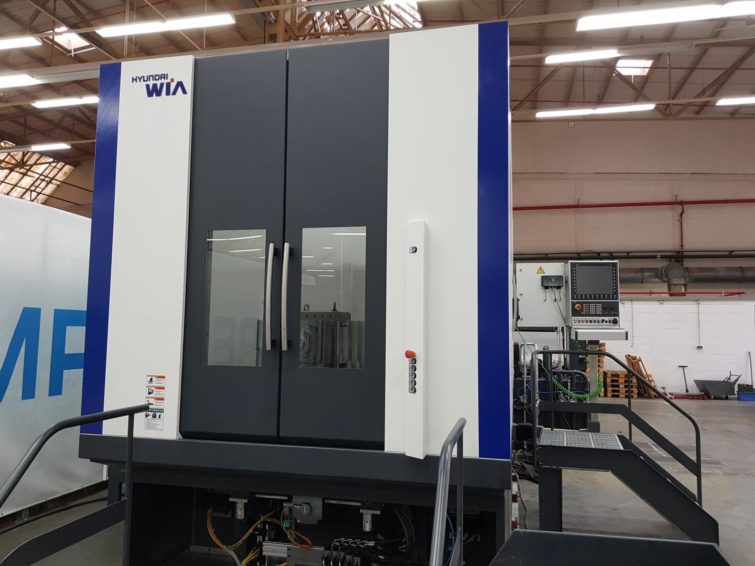

3+1-Achs-Horizontalbearbeitungszentrum mit 2-fach-Palettenwechsler
Es handelt sich hierbei um ein eine von Hynday selbst entwickelten Prototypmaschine. Diese wurde nur für Testzwecke und einen Messeauftritt betrieben. Die Maschine ist voll funktionsfähig und weißt keine Verschleißspuren und nur geringfügige Gebrauchsspuren auf.
Betriebs- und Spindelstunden: < 100 h
Spezifikationen:
- Hauptspindel (Hersteller GMN):
- max. Drehzahl: 10.000 U/min
- max. Drehmoment (S1/S6): 450/570 Nm
- max. Leistung (S1/S6): 47/60 kW
- Werkzeugschnittstelle: SK50
- Achsverfahrwege:
- X: 1050 mm
- Y: 900 mm
- Z: 1000 mm
- Eilgang / Beschleunigung:
- X/Y/Z: 60 m/min; 1g
- Palettengröße: 630 x 630 mm
- max. Werkstückhöhe: 1300 mm
- max. Werkstückdurchmesser: 1050 mm
- Max. Tischbeladung: 1500 kg
- Rundschalttisch (Hersteller Peiseler ATHN 520)
- max. Drehzahl: 30 U/min
- Winkelteilung: 1°
- Drehverteiler: 6 Kanäle
- Werkzeugmagazin:
- Anzahl Plätze: 40
- max. Werkzeuglänge: 630 mm
- max. Werkzeugdurchmesser: 125 mm (Vollbestückung); 320 mm (bei freien Nachbarplätzen)
- max. Werkzeuggewicht: 20 kg
- Steuerung: Siemens 840Dsl
- Späneförderer und KSS-Anlage (Hersteller Knoll):
- Kratzbandförderer
- KSS-Anlage mit Hochdruckpumpe für IKZ (20,7 l/min; 120 bar), AKZ-Pumpe (300 l/min; 2,8 bar), Bettspülung-Pumpe (200 l/min; 2,3 bar)
- Papierbandfilter
Technische Daten:
Voltage 400 V, 50 Hz
Rated Power 145 kVA
Full Load Current 230 A
Spindle Speed max 10.000 min-1
Ultimate Breaking Capa. 120 kA
Service Breaking Capa. 100 kA
Produced Date 07/2015
Abmessungen der Maschine mit sämtlicher Peripherie, mit Bedienerpodest (mit Rüstplatzpodest) betragen je nach Aufstellung (B×L) 6000 × 9500 (10.700) mm.
Gesamtgewicht beträgt circa 21.000 kg, exklusive KSS Anlage, Späneförderer, Systemkühler und Podesten.
Neupreis: 300 000 €
